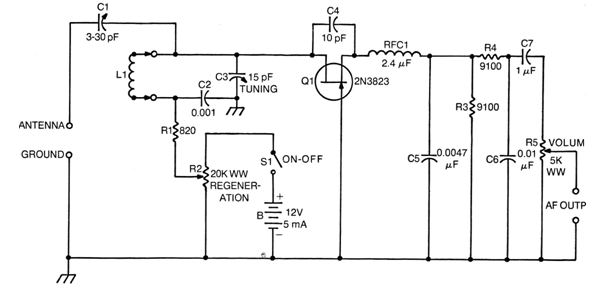

Este circuito es de una documentación técnica de 1976. El FET puede ser el MPF102 o BF245 y la bobina para el rango de ondas medias consta de 100 espiras de 28 o próximo tubo de PVC o cartón de 2 cm de diámetro. El capacitor variable se puede obtener de una radio de ondas medias fuera de uso. La salida puede ser en un auricular de cristal o piezoeléctrico o aplicada a la entrada de un amplificador. La alimentación es de 12 V con un consumo de sólo 5 mA. La antena debe ser larga y se recomienda una conexión a tierra. Los componentes con valores no estandarizados pueden ser aproximados a los comunes en nuestro mercado.
