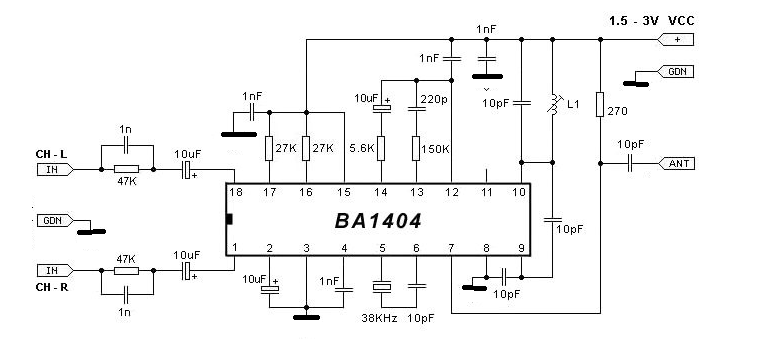

El circuito integrado BA1404 (no muy fácil de obtener) consiste en un transmisor FM estéreo completo, aplicando las señales directamente a una antena para una modalidad de baja potencia. Para mayor potencia la señal de la clavija 7 se puede aplicar a un paso amplificador de RF. La bobina consta de 4 espiras de hilo 28 en una forma con núcleo ajustable de 0,5 cm. Los capacitores deben ser cerámicos y la alimentación debe realizarse con una o dos pilas pequeñas. El cristal determina la operación multiplex estéreo del circuito. El circuito es del propio manual del BA1404.
| Haga click en la imagen para ampliar |
