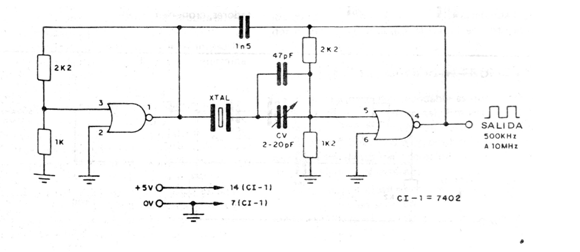

Oscilador TTL de 500 kHz a 10 MHz con 7402 (CIR784S)

Este circuito difiere de los anteriores por utilizar el 7402, que consiste en 4 puertas NOR de dos entradas. El cristal utilizado también funciona en la frecuencia fundamental, y puede tener frecuencias en los limites indicados de 500 kHz a 10 MHz. El trimmer CV sirve para ajustar el punto de funcionamiento; la serial obtenida en la salida es rectangular. Este oscilador también puede ser usado para excitar circuitos TTL, como contadores, frecuencímetros, etc. La alimentación debe hacerse con una tensión de 5 V.
