Oscilador de frecuencia variable con Varicap (CIR2730S)

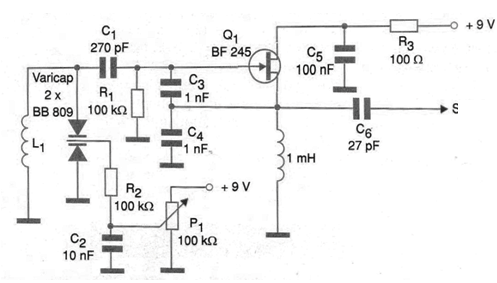

    La gran ventaja del circuito mostrado en la figura está en el hecho de que su frecuencia es controlada por una tensión continua. Esto permite que el circuito se utilice en combinación con convertidores digitales para analógico (DAC) controlando la frecuencia ya sea por la salida paralela de un PC como por un microprocesador. El varicap puede ser del tipo doble como representado en el diagrama o, en su defecto, se pueden utilizar dos variacaps separados como los BB809 que son relativamente comunes en nuestro mercado. La bobina, formada por 40 espiras de hilo 28 en un tubo de 1 cm de diámetro, lleva al circuito a generar señales centralizadas aproximadamente a 3,5 MHz. Los capacitores usados en el circuito deben ser cerámicos y el transistor de efecto de campo de junción (JFET ) admite equivalente como el MPF102. El circuito puede generar señales de hasta algunas decenas de megahertz simplemente cambiando la bobina a la pista deseada. La anchura de la banda barrida depende básicamente de las características del varicap usado.
