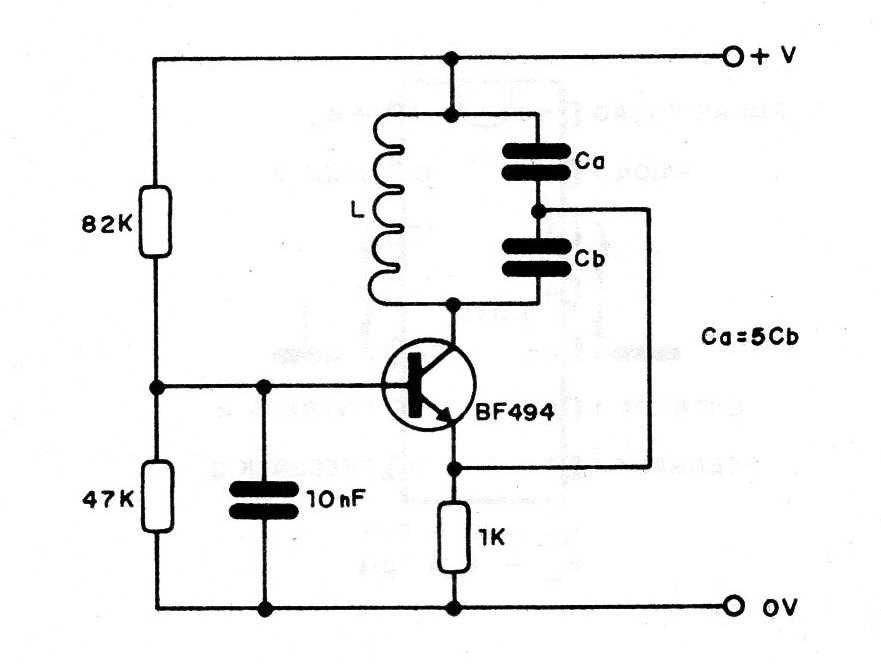

Este oscilador se puede emplear para producir señales que van desde algunos kilohertz hasta 10 megahertz aproximadamente. La frecuencia dependerá del valor de L en paralelo con Ca y Cb. Ca debe ser 5 veces mayor que Cb para garantizar la realimentación necesaria para el mantenimiento de las oscilaciones, y el transistor puede ser de cualquier tipo de uso general para RF. La alimentación se sitúa típicamente entre 6 y 15V para la mayoría de los transistores, como el BF494.
