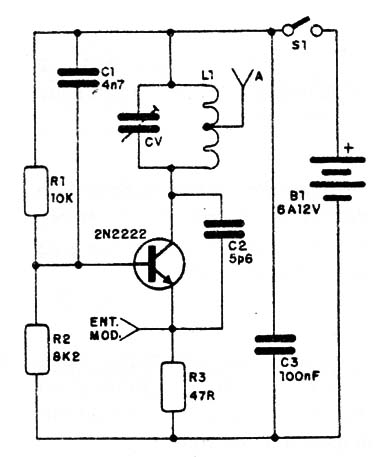

Una idea de un transmisor simple que puede transmitir informaciones de un sensor a una distancia hasta de 100 metros se muestra en la figura. En campo abierto, con una alimentación de 12V, el alcance puede llegar a los 500 metros ó más. La modulación se produce en la frecuencia y puede provenir de cualquiera de los circuitos que presentamos en esta sección. La bobina L1 está formada por 4 ó 5 espiras de alambre barnizado grueso (22 o 20)* con un diámetro de 1 cm, sin núcleo. Para VHF Ia bobina se reduce a 2 ó 3 espiras del mismo alambre en la misma forma.



Transmisor Para Telemetria I
Transmisor Para Telemetria I
