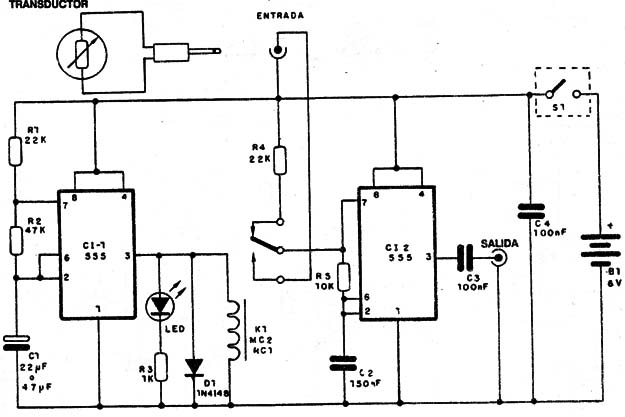

En la figura tenemos un interesante circuito transmisor de datos para transductores resistivos (NTC, LDR, etc.) que usa dos integrados 555. Puede decirse que se trata de un sistema "multiplex" simple con dos canales de informaciones disponibles. Su funcionamiento puede analizarse de la siguiente manera: el primer integrado 555 da el ritmo de alternancia de los datos transmitidos, con duraciones distintas para que, mediante ellas se sepa cuál de los transductores está siendo activado en cada instante. Es así que tenemos un relé que conecta alternadamente la entrada y un resistor patrón de 22k. Cuando la entrada se conecta, Ia frecuencia de! segundo oscilador 555 es determinada por la resistencia del sensor. Cuando la resistencia patrón se conecta, la frecuencia se estabiliza sirviendo para el ajuste del receptor. Es claro que en lugar de la resistencia patrón podemos conectar un segundo sensor resistivo. La salida debe conectarse a la entrada del micrófono o modulación del transistor utilizado. La alimentación puede hacerse con una batería de 6V ó fuente regulada, también a partir de batería si se usara en forma móvil.
