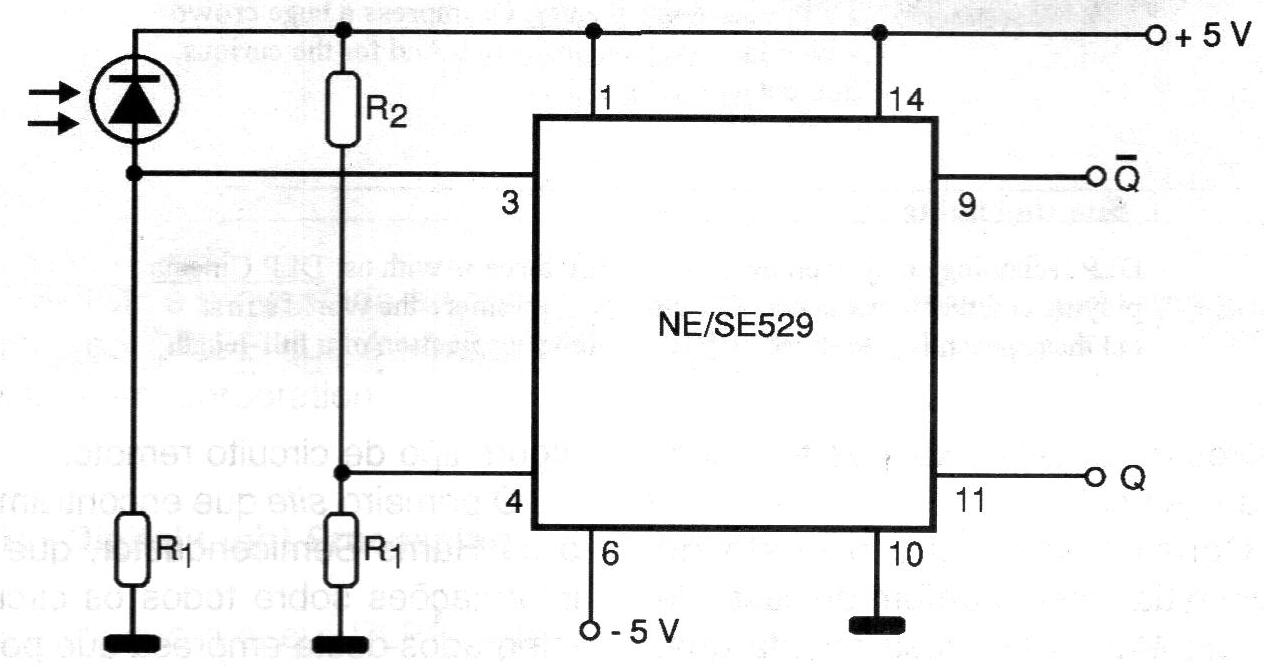

Este circuito, sugerido por Philips Components, utiliza un comparador de tensión rápido y requiere una fuente de alimentación simétrica de 5 V, pudiendo excitar cargas TTL. Como podemos ver, las salidas son complementarias (flip-flop). Los resistores de entrada se seleccionan de acuerdo con las características del fotodiodo. R2 debe tener la resistencia aproximada del fotodiodo cerca del punto de disparo.




| Haga click en la imagen para ampliar |
