Medidor de RF (CIR2809S )

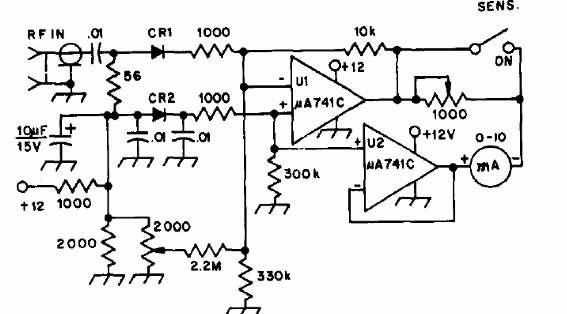

Este circuito fue encontrado en una documentación de telecomunicaciones de 1975. El circuito tiene una sensibilidad que permite medir señales tan débil como -20 dBm. El instrumento puede ser sustituido por la escala correspondiente de corrientes de un multímetro común.
