Seguidor de tensión 741 (CIR2986S)

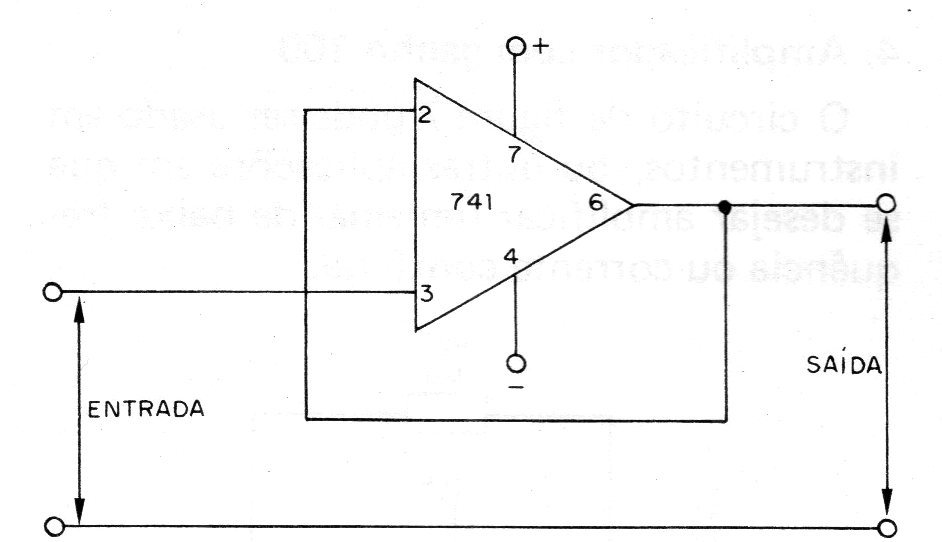

    El circuito mostrado en la figura es de un seguidor de tensión, es decir, un amplificador con ganancia unitaria. La tensión de entrada en este circuito puede variar entre 0 y la tensión de alimentación obteniéndose en la salida del circuito el mismo valor. Como la impedancia de entrada del circuito es muy alta (1M), y la impedancia de salida del orden de 150 ohms, tenemos una ganancia de potencia elevada. Este circuito se puede utilizar en la boda de una alta impedancia con la entrada de baja impedancia de un amplificador, por ejemplo. En este circuito, la fase de la señal de salida es la misma que la señal de entrada.
