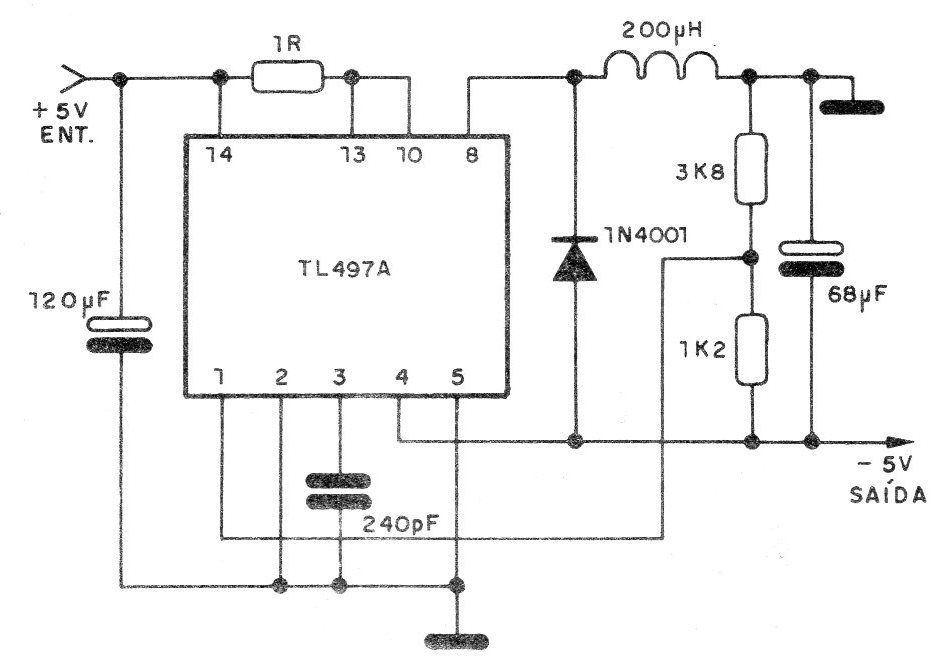

Este circuito, sugerido por Texas Instruments, se basa en el integrado TL497A, proyectado para fuentes conmutadas y que consiste en un regulador conmutado que permite la obtención de tensiones negativas de 5 V a partir de una fuente positiva de la misma tensión. La corriente máxima de salida es de 100 mA y la tensión de ondulación está en 50 mV, lo que corresponde a aproximadamente el 1%.




| Haga click en la imagen para ampliar |
