Filtro Pasa Bajas Activo de 1 kHz (CIR4134S)

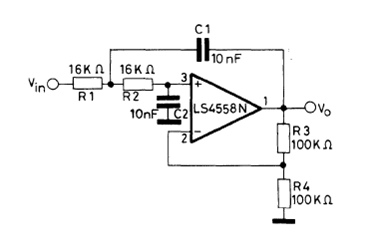

    Encontramos este circuito en el manual de circuitos integrados lineales de la SGS de 1982. El circuito integrado utilizado es un doble 741 y la fuente de alimentación debe ser simétrica. La ganancia de tensión es de 6 veces y los capacitores pueden ser alterados para operación en otras frecuencias.
