Pisca LED Astable (CIR1131S)

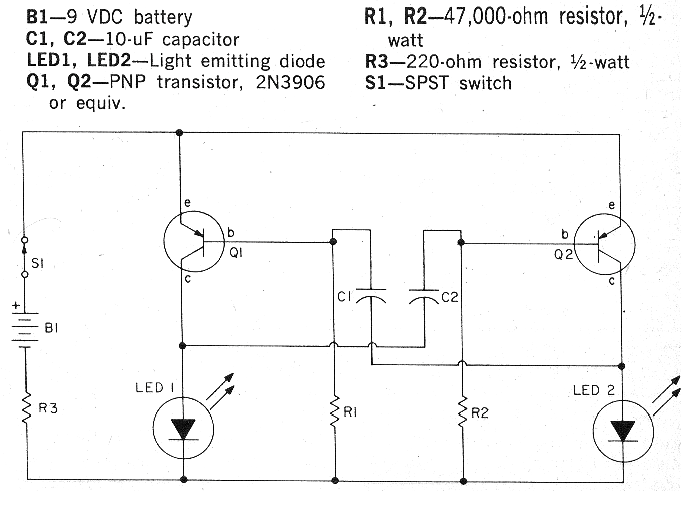

Esta configuración astable, funcionando como un parpadeante con dos LEDs salió n0 101 Electronics Projects de 1976. Los transistores pueden ser los BC558 y la alimentación puede ser hecha con tensiones de 5 a 9 V. La frecuencia de los intermitentes es dada por C1 Y C2, los cuales pueden ser alterados en una amplia gama de valores. R3 determina la intensidad de los intermitentes que pueden cambiar. No lo reduzca a menos de 100 ohms.




| Haga click en la imagen para ampliar |
