Luz Rítmica (CIR1934S)

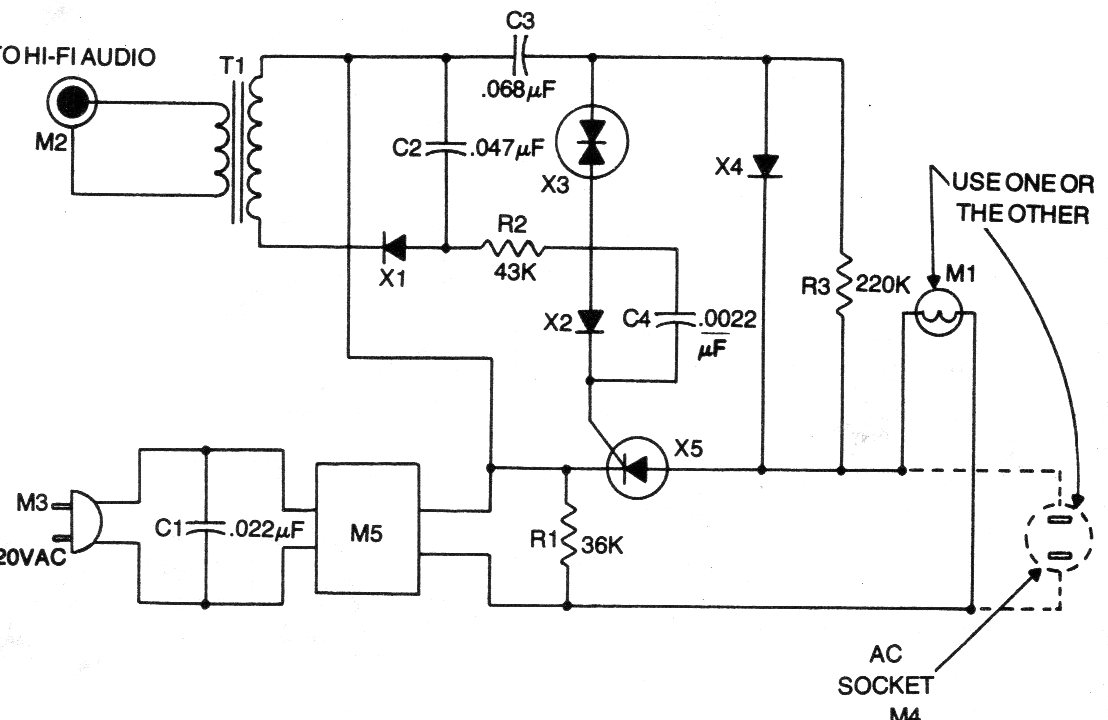

     Este circuito fue encontrado en una publicación americana de 1981. Sólo sirve para lámparas incandescentes y la potencia máxima depende del SCR. M5 es un puente de diodos 1N40904 o 1N4007 según la red y el transformador T1 puede ser un pequeño transformador de alimentación con primario de 110 V y secundario de 3 a 6 V con 100 a 500 mA. X3 es un diac.
