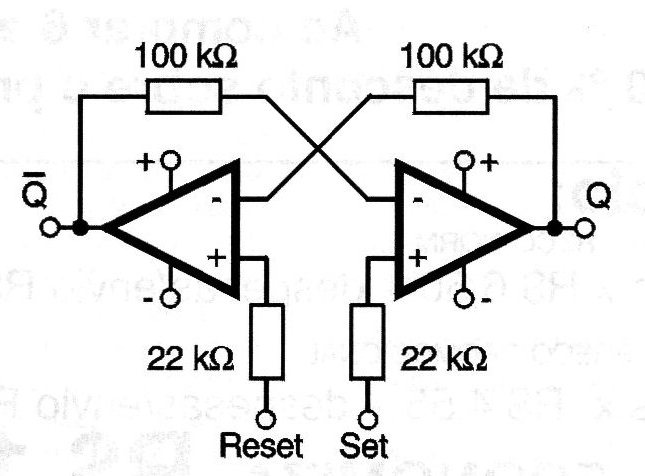

Con dos amplificadores operacionales es posible hacer un flip-flop tipo R-S (Reset-Set), como mostramos en esta aplicación. Los amplificadores operacionales pueden ser de cualquier tipo, como los tradicionales 741 y la fuente de alimentación debe ser simétrica.




| Haga click en la imagen para ampliar |
