Convertidor Digital para Analógico (CIR4774S)

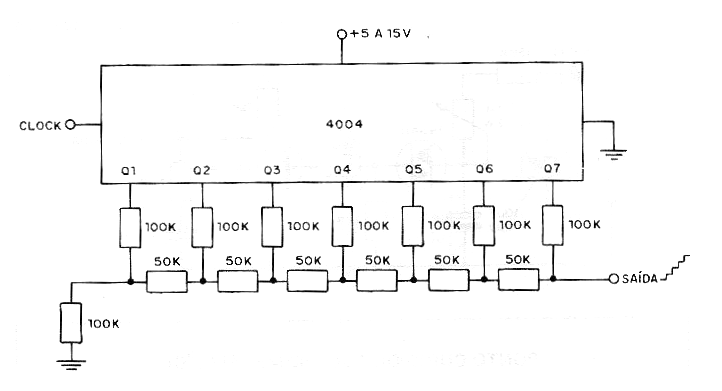

Este circuito produce una tensión de salida que depende del número de pulsos aplicados a su entrada. El circuito tiene 7 bits lo que proporciona una escalera de tensiones de 128 escalones. La alimentación se puede hacer con tensiones de 5 a 15 V y como la impedancia de salida es muy alta la tensión de salida debe ser amplificada por operacional conectado como seguidor de tensión. La precisión de la tensión de salida depende de la precisión de los resistores usados.
