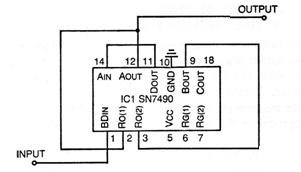

Esta es la configuración normal para obtener la división de una señal TTL por 7. El 7490 puede dividir por otros valores. El circuito es de una documentación antigua de Texas Instruments que creó el TTL y por eso utiliza un CI SN7490, ya que el prefijo SN era usado por aquella empresa en la época. Las señales de entrada deben ser rectangulares y la salida también es con un ciclo activo que es diferente del 50%.
