Convertidor DC DC (CIR4353S)

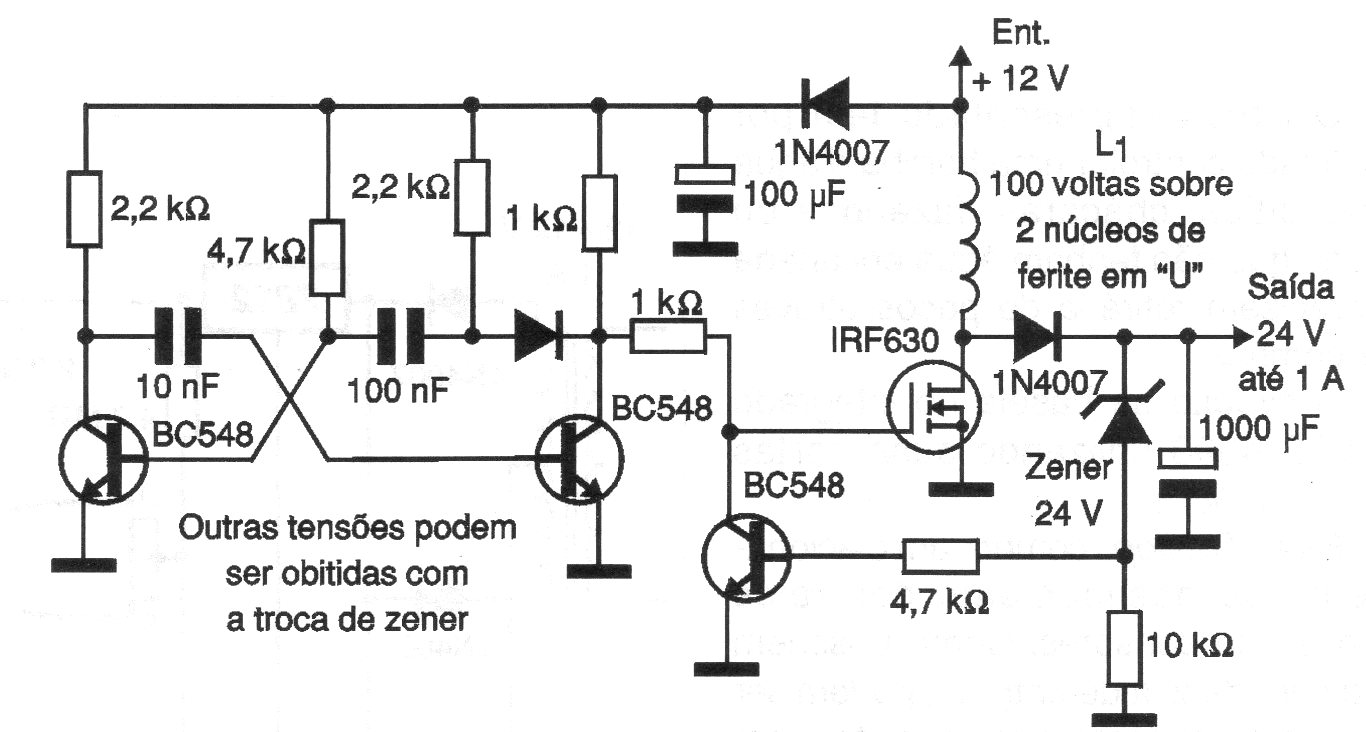

    Este circuito genera 24 V positivos a partir de una alimentación de 12 V. La salida máxima es de 1 A y el transistor de potencia debe estar dotado de un disipador de calor. El hilo utilizado en el inductor es el 18. Encontramos este circuito en una documentación de 2001.




| Haga click en la imagen para ampliar |
