Amplificador de 100 Wrms (CIR4360S)

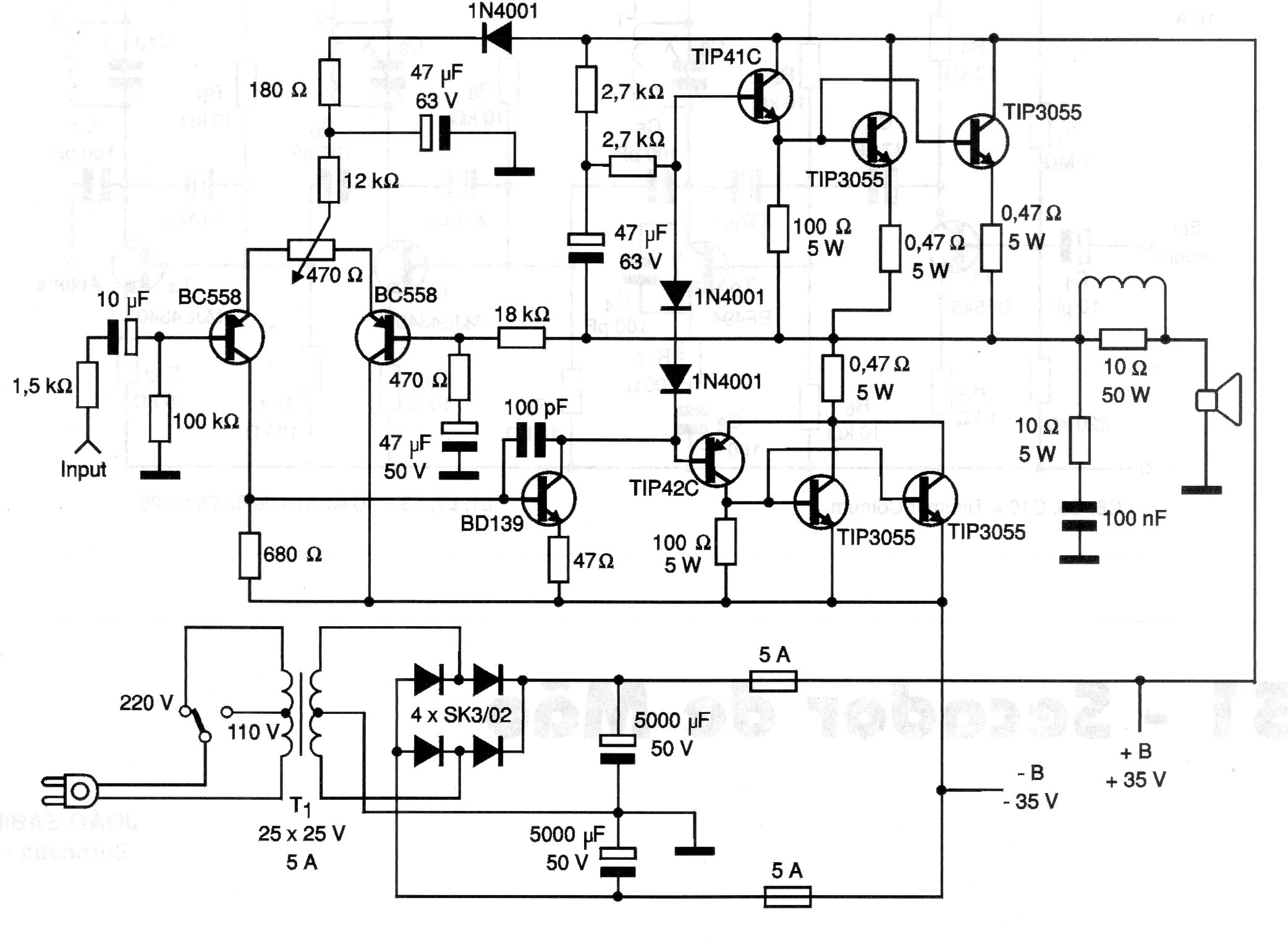

     Encontramos este circuito tradicional en una documentación de 2001. Los transistores de salida son las versiones plásticas de los 2N3055, pero deben montarse en excelentes disipadores de calor. El circuito incluye la fuente de alimentación y una versión estéreo, el transformador debe tener el doble de la corriente.




| Haga click en la imagen para ampliar |
