Efecto Audiovisual (CIR4572S)

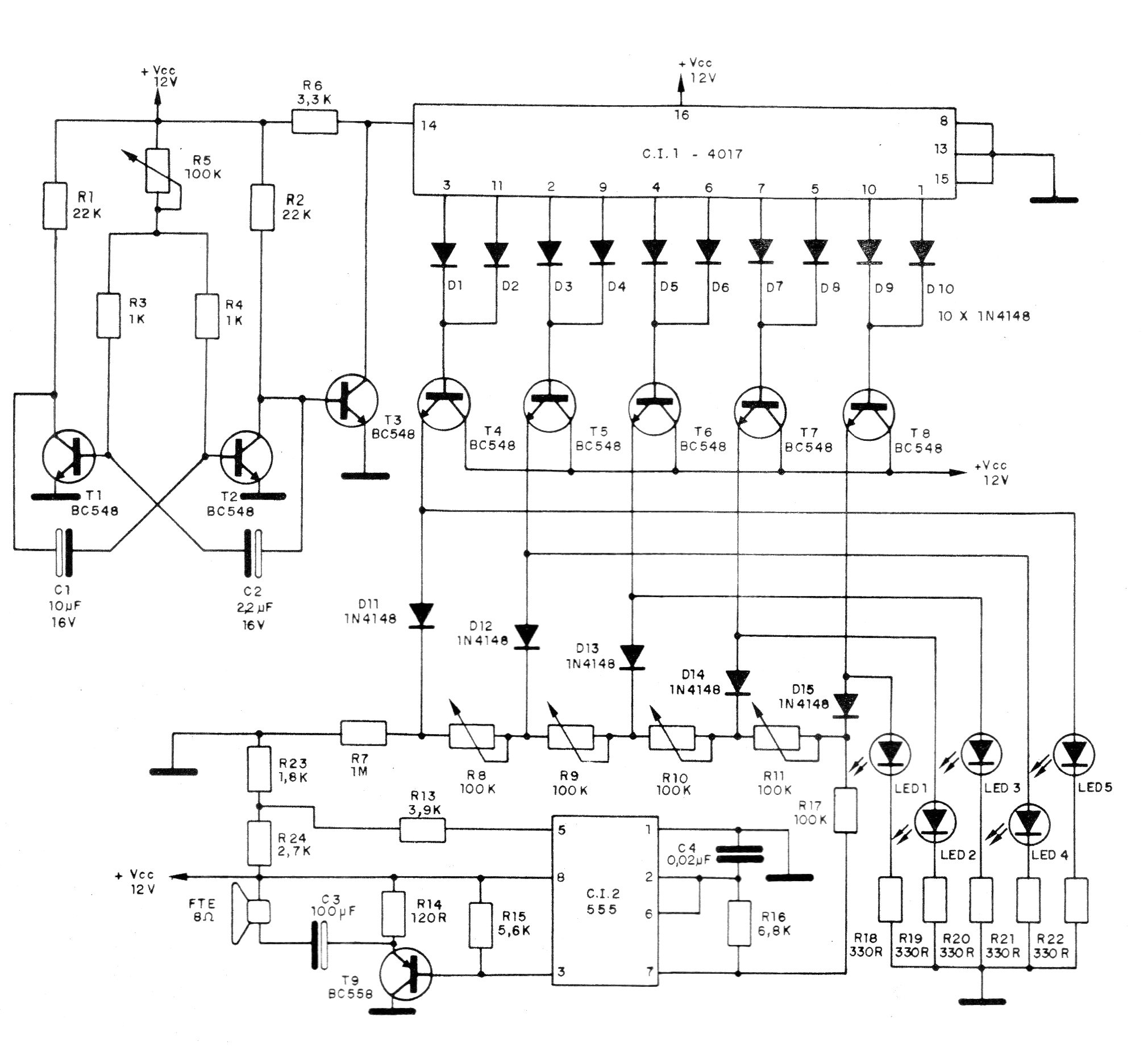

     Encontramos este circuito en una publicación de 1987. Se trata de un circuito que, al mismo tiempo que hace una secuencia de LED parpadeando, también produce sonidos que son programados por los potenciómetros o trimpots. El circuito tiene una pequeña etapa de potencia, pero la salida de audio se puede conectar a un amplificador. Aplicando la señal de salida de un microcontrolador a base de T1 por una resistencia de 1k, el circuito puede ser usado como shield.




| Haga click en la imagen para ampliar |
