Este circuito es de una documentación europea de los años 80. El circuito consiste en un flip-flop R-S con un comparador de tensión LM139. Se pueden utilizar los 239 y 339 de la misma serie y la fuente debe ser de 5 a 12 V lo que lo hace compatible con la lógica TTL y capaz de funcionar como escudo para microcontroladores.
| Haga click en la imagen para ampliar |

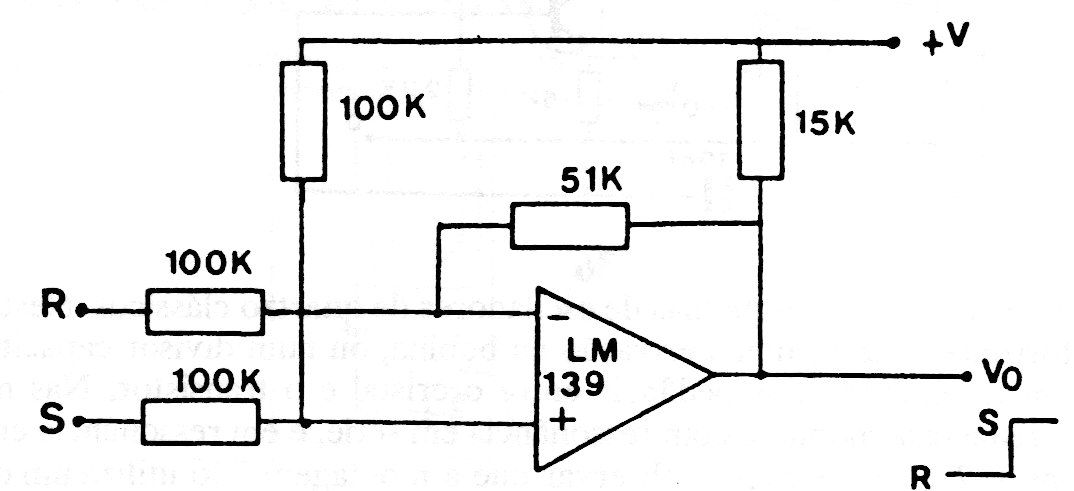

Biestable con Comparador de Tensión C (CIR5943S)
Este circuito es de una documentación europea de los años 80. El circuito consiste en un flip-flop R-S con un comparador de tensión LM139. Se pueden utilizar los 239 y 339 de la misma serie y la fuente debe ser de 5 a 12 V lo que lo hace compatible con la lógica TTL y capaz de funcionar como escudo para microcontroladores.
| Haga click en la imagen para ampliar |
