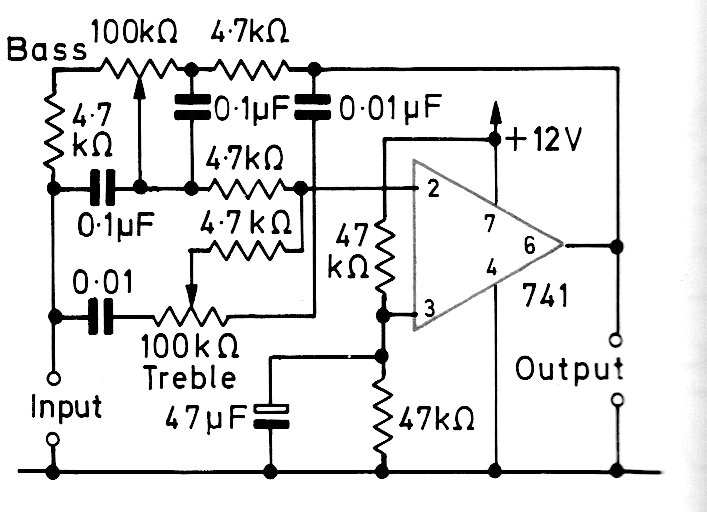

Este circuito consiste en un control de tono activo (graves y agudos) usando un amplificador operacional 741. El circuito puede ser elaborado con operacionales modernos que permite la alimentación con tensiones menores. Los cables de entrada y de salida deben ser blindados.




| Haga click en la imagen para ampliar |





Control de Tom 741 C (CIR5772S )

     Este circuito consiste en un control de tono activo (graves y agudos) usando un amplificador operacional 741. El circuito puede ser elaborado con operacionales modernos que permite la alimentación con tensiones menores. Los cables de entrada y de salida deben ser blindados.




| Haga click en la imagen para ampliar |
