Sirena Para Alarma (CIR5182S)

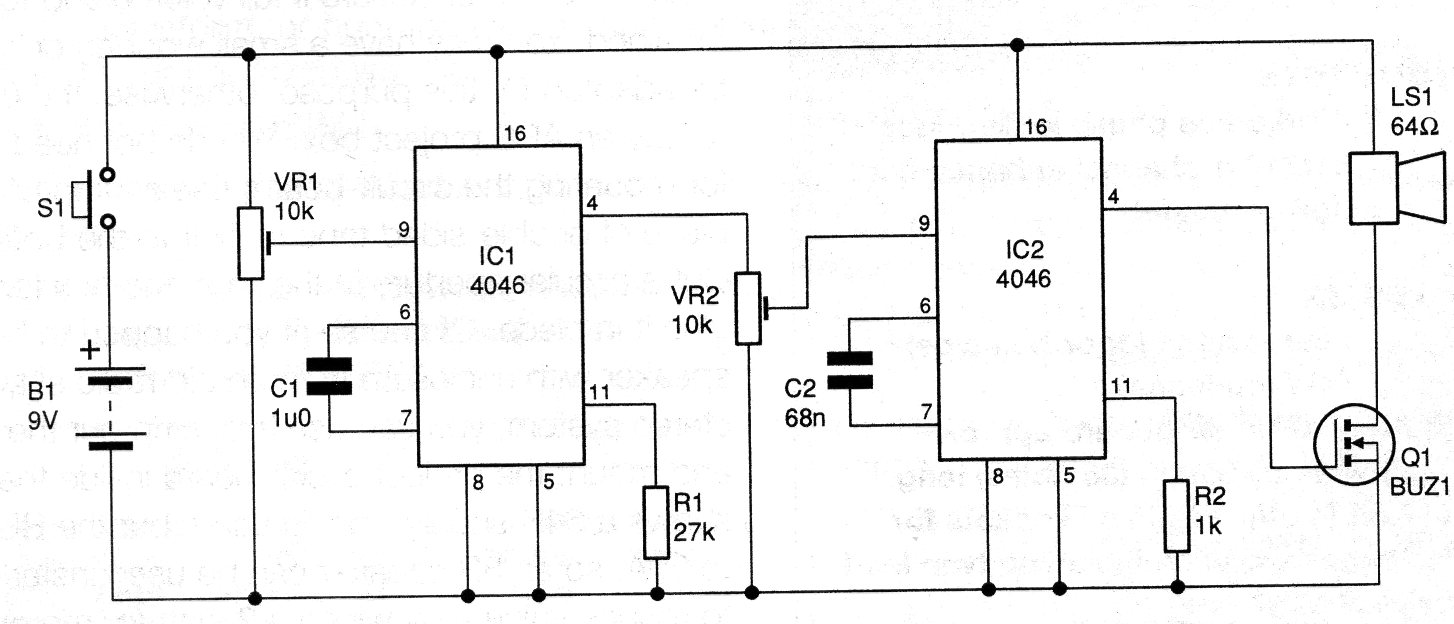

     Este circuito utiliza dos PLL CMOS 4046 para producir una señal modulada de buena intensidad. El MOSFET puede ser de cualquier tipo y el altavoz debe ser de alto rendimiento. El circuito funciona con tensiones de 6 a 12 V y fue encontrado en una documentación de los años 90.




| Haga click en la imagen para ampliar |
