Interruptor de Potencia de Media Onda con SCR (CIR1058S)

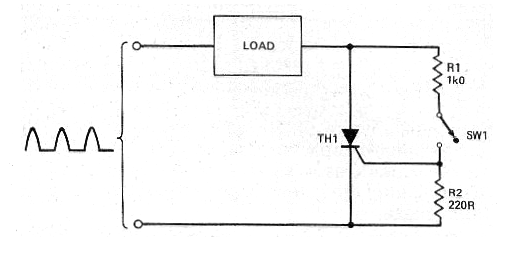

Con este circuito, de una publicación de Europa de 1994, es posible controlar una carga de alta potencia en el régimen de media onda, usando un interruptor (SW1) de baja corriente. El SCR debe ser de acuerdo con la corriente en la carga, siendo sugerido para corrientes hasta 3 A el TIC106 que debe estar dotado de un buen radiador de calor. Recuerde que la llave no está aislada de la red de energía.
