Circuito Básico del Z80 (CIR1063S )

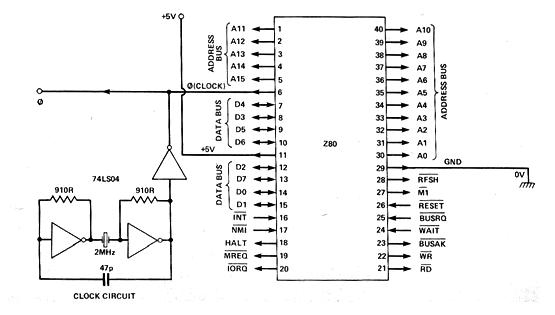

En la figura siguiente tenemos la configuración básica del microcontrolador tradicional Z80 con un circuito de reloj sugerido por una documentación de 1984. La frecuencia es determinada por el cristal y el capacitor debe ser cerámico. Observe la disponibilidad de una salida externa para la señal de reloj.
