Llave Sónica (CIR1210S)

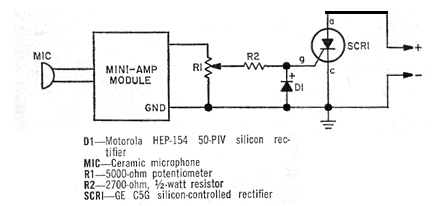

Este circuito fue indicado en el artículo de la revista americana Electronics Hobbyst del invierno de 1971. La revista ya no existe, pero el proyecto puede ser montado con la utilización de un TIC106 en lugar del SCR original y de un módulo amplificador cualquiera como, por ejemplo, Lo que hace uso del LM386, publicado en este sitio. El circuito se conecta en serie con una carga de corriente continua, una alarma, solenoide, motor o relé que se activará cuando el micrófono capte un sonido. R1 ajusta la sensibilidad y se puede utilizar uno de 4k7 que es el valor comercial actual.
