Alimentación TTL Simple (CIR798S)

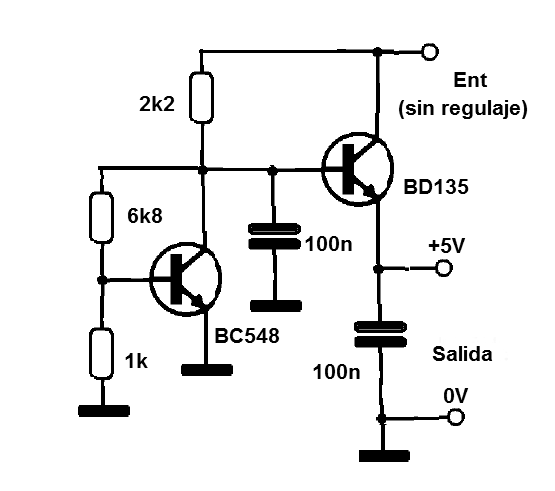

    Encontramos este circuito en una publicación en Inglés de 1976. Se puede montar fácilmente con el intercambio de los componentes por tipos más modernos. Con ella podemos obtener 5 V con una corriente de hasta 100 mA para un suministro de lógica TTL; El voltaje de entrada puede ser de entre 8 y 20 V y no necesita ser ajustado. R2 y R3 determinar la exactitud de 5 V. El transistor de potencia de salida debe estar montado en disipador de calor.
