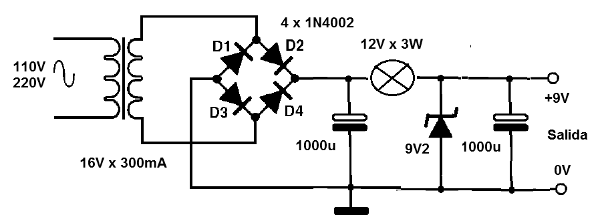

La fuente tiene este aspecto diferente por el uso de una lámpara de 12 V como un elemento de regulación de corriente con un diodo zener 1W como el regulador de tensión. El transformador tiene secundario de 12 V a 300 mA. El circuito es una publicación española de 1966. Los diodos pueden ser el 1N4002 y el diodo zener es 9V1 ó 9V2.
