enerador Triangular (CIR5118S)

G

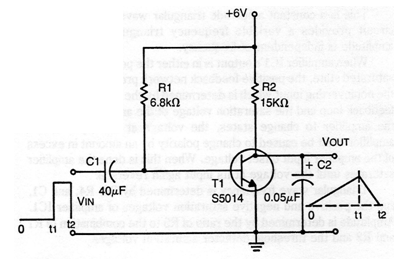

   Encontramos este circuito en una antigua publicación de los años 70. Convierte una señal rectangular en una señal triangular de acuerdo con las formas de onda mostradas en el circuito. El transistor puede ser un BC548 y C1 determina el tiempo de descarga. Los capacitores pueden tener sus valores aproximados para los estandarizados actualmente.
