Oscilador de Batimiento (CIR1308S)

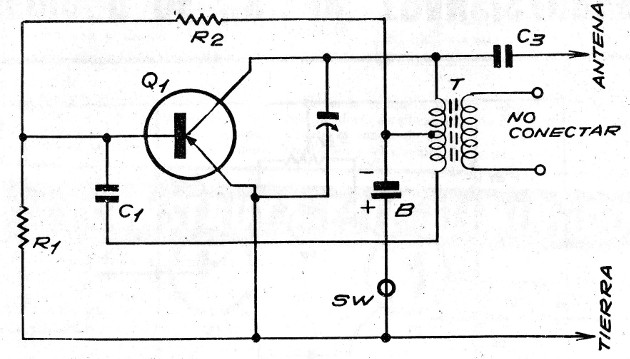

   Al conectarse a un receptor de onda corta, este circuito tiene como objetivo posibilitar la decodificación de las señales en SSB (Single Side Band) o banda lateral única. Ajusta el pequeño transformador de FI utilizado como oscilador para obtener el mejor rendimiento El circuito es alimentado por una batería de 9 V y el transistor puede ser el BC558. El circuito es de una antigua publicación argentina de los años 70. (nota: conectar un resistor de 100R entre el emisor y la tierra, si el circuito no oscilar)

R1 - 10k

R2 - 4k7

C1 - 10 nF

C2 - 15 pF

C3 -10 nF
