Retardo de 60 segundos con PUT (CIR18365S)



Este circuito es de una publicación antigua de 1967. El circuito utiliza un transistor unijuntura programable (PUT) que admite equivalentes. El diodo puede ser 1N4002 o 1N4004. El relé se activa 60 segundos después de cerrar el interruptor de arranque.

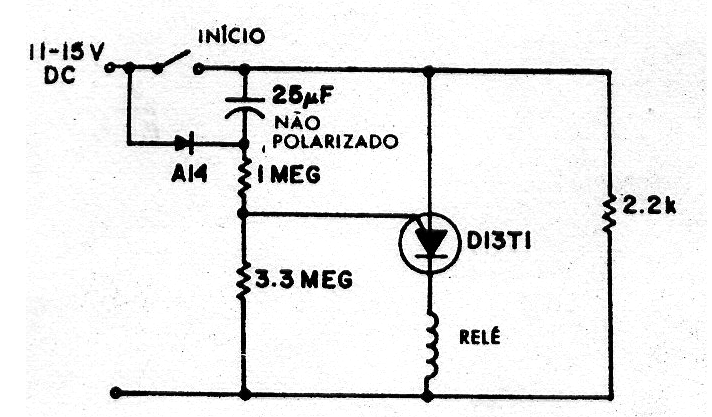

Retardo de 60 segundos con PUT
Retardo de 60 segundos con PUT | Haga click en la imagen para ampliar |
