Control de CA de baja corriente (CIR17360S)

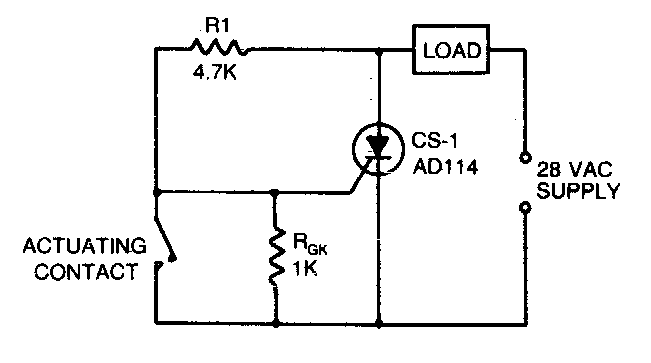

Este circuito SCR está diseñado para controlar una carga de CA con un interruptor de baja corriente. Este interruptor puede ser un sensor de lengüeta (reed). La carga depende del SCR utilizado.



Control de CA de baja corriente
Control de CA de baja corriente | Haga click en la imagen para ampliar |
