Convertidor Temperatura Para Anchura de Pulso (CIR1388S )

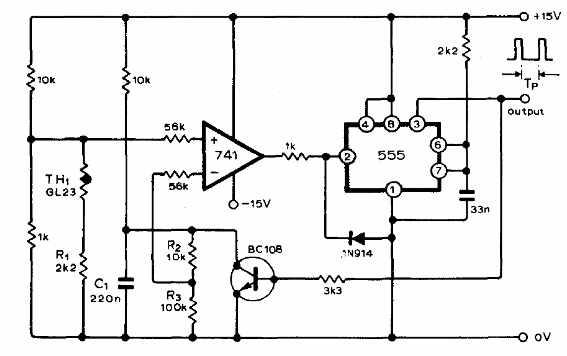

    Este circuito se obtuvo en una documentación técnica de 1977. El sensor es un termistor de 10k a 50k y el transistor puede ser un BC548. El circuito convierte la temperatura del sensor en la anchura de pulsos. La variación es de aproximadamente 25 us por grado con el sensor original. La anchura máxima es de 650 us. Los componentes se pueden cambiar a otras frecuencias y la duración de los pulsos.
