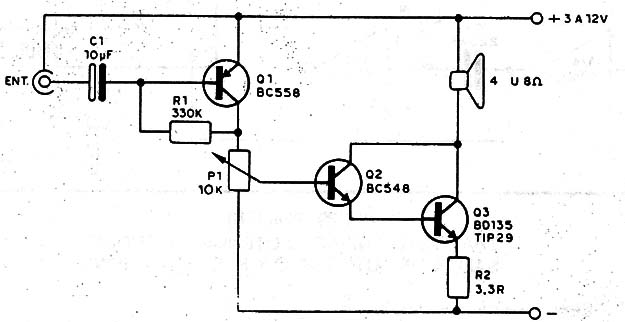

Amplificador con 3 Transistores (CIR134S)

Esta etapa amplificadora presenta una buena ganancia y puede usarse ala salida de radios experimentales o como amplificador completo para un fonógrafo de bajo costo. EI transistor Q3 debe montarse con disipador de calor para la tensión a partir de 6V. Ei consumo de corriente en reposo es algo elevado y por eso debe evitarse la alimentación con pilas.



Amplificador con 3 Transistores
Amplificador con 3 Transistores
