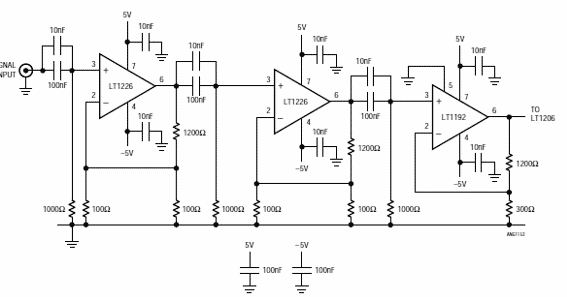

Amplificador de instrumentación de bajo ruido (CIR12824S)



     Encontramos este circuito en el manual de los circuitos integrados utilizados. El manual es de Linear Technology de la década de 1990. La fuente de alimentación debe ser simétrica y desacoplada con capacitores cerámicos de 100 nF. La impedancia de entrada es demasiado alta y la ganancia es de 100 000.



Amplificador de instrumentación de bajo ruido
Amplificador de instrumentación de bajo ruido
