Referencia de tensión con el LMV321 CIR1237S (CIR12376S)

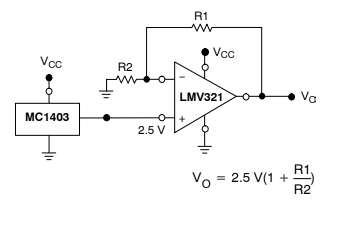

     En la figura mostramos cómo implementar una referencia de voltaje con el amplificador operacional LMV321 de riel a riel ON Semiconductor. El circuito no necesita una fuente simétrica y la fórmula para determinar los componentes de acuerdo con la tensión deseado se proporciona al lado del diagrama.
