Convertidor AD (CIR12384S)



    Este convertidor analógico a digital se obtuvo de una documentación estadounidense de los años 90. Los circuitos integrados usados no son comunes hoy en día. El circuito debe ser alimentado con 5 V y la conversión es de 12 bits utilizando el puerto paralelo de una impresora de la época.

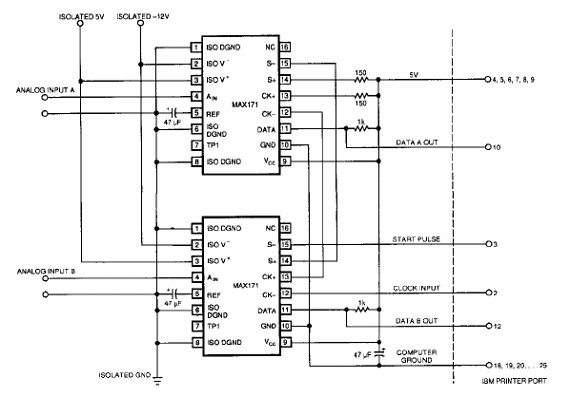

Convertidor AD
Convertidor AD
