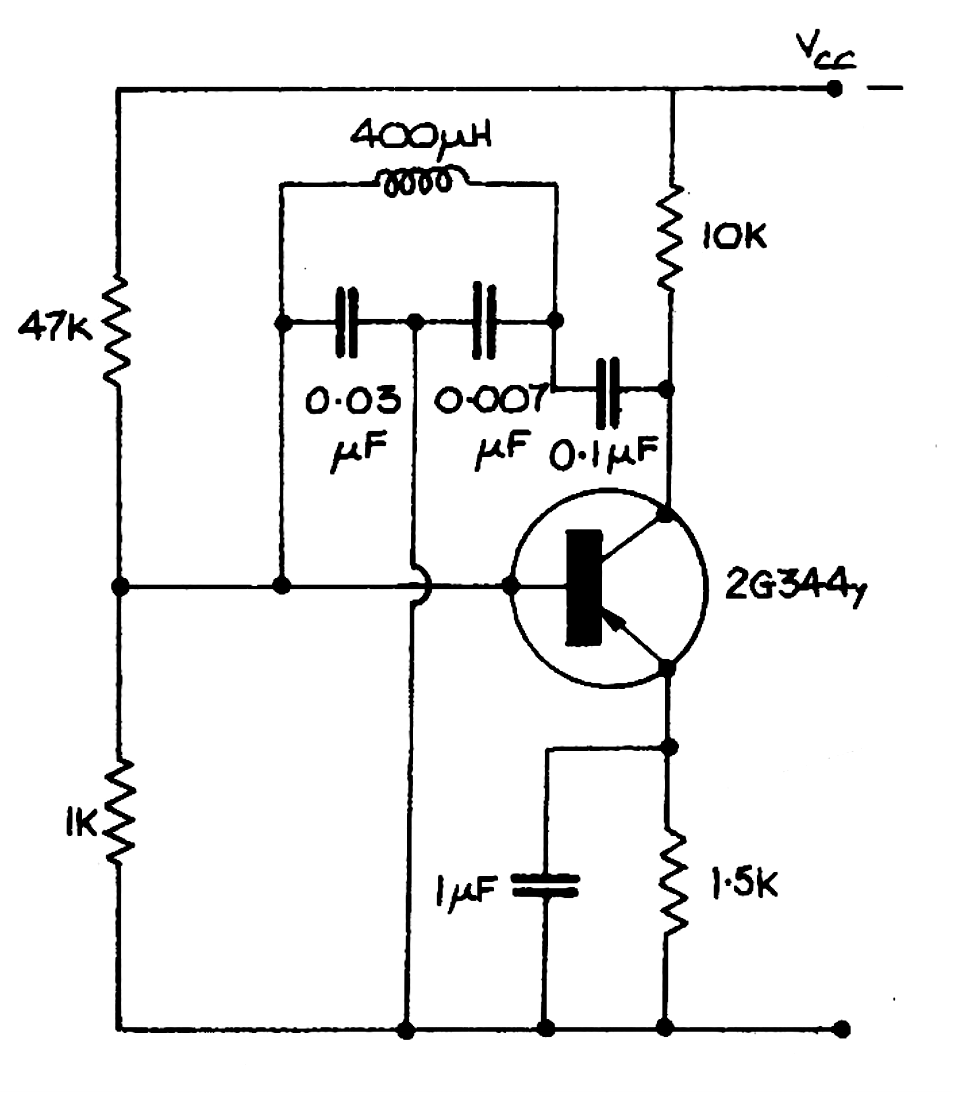

La frecuencia de este oscilador depende del inductor y los capacitores en paralelo con él. En este circuito de los 80, la frecuencia es del orden de 100 kHz, pero puede alcanzar frecuencias más altas dependiendo del transistor utilizado. La alimentación estará entre 9 y 12 V.
Oscilador Colpitts | Haga click en la imagen para ampliar |
