Temporizador de limpiaparabrisas (CIR11859S)

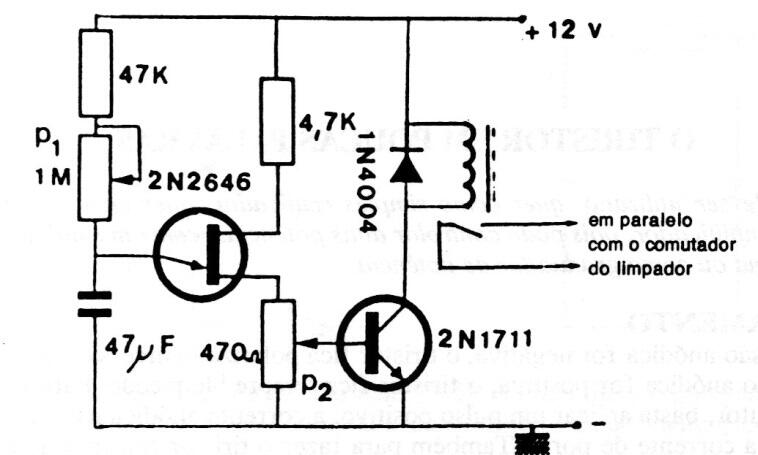

    Este circuito es de una publicación antigua de los años 80, ya que en los automóviles modernos este tipo de circuito ya es parte de la electrónica de todos los automóviles. El circuito utiliza un transistor unijuntura como base y el tiempo se ajusta en un potenciómetro. El relé es de tipo sensible a 12 V.



Temporizador de limpiaparabrisas
Temporizador de limpiaparabrisas | Haga click en la imagen para ampliar |
