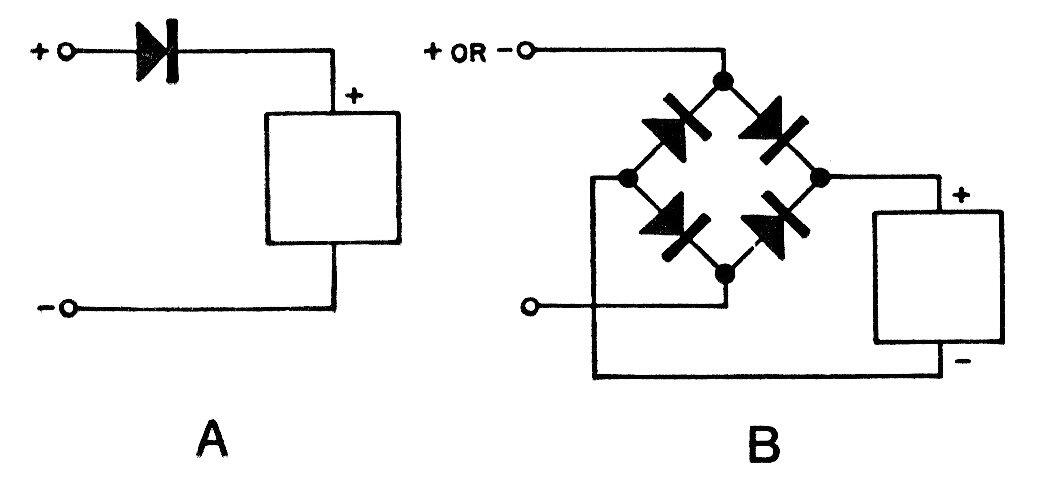

Los circuitos que se muestran a continuación consisten en protecciones de diodos contra la inversión accidental de polaridad en la alimentación de una carga. Si se usan diodos de silicio, se debe anticipar una caída de tensión de 0.6 V en el primero y 1.2 V en el segundo.
Protectores contra inversión de polaridad | Haga click en la imagen para ampliar |
