LED intermitente con relé (CIR11461S)

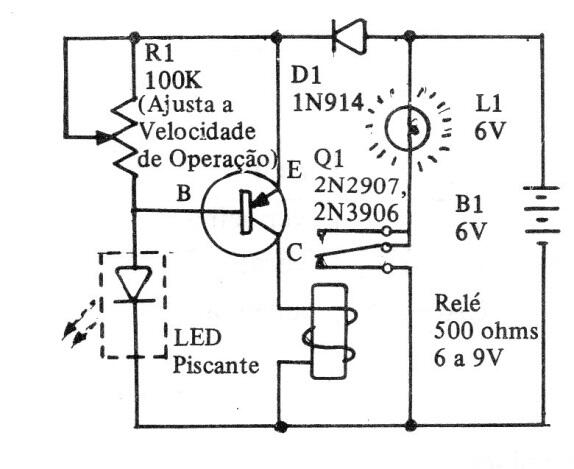

     Este circuito muestra cómo usar un LED parpadeante (que ya tiene el circuito intermitente interno) para controlar un relé y, por lo tanto, controlar una lámpara más grande. El resistor R1 debe ajustarse para que el circuito funcione correctamente. La tensión de alimentación puede variar según el LED.



LED intermitente con relé
LED intermitente con relé
