Fotómetro simple con LDR (CIR11462S)

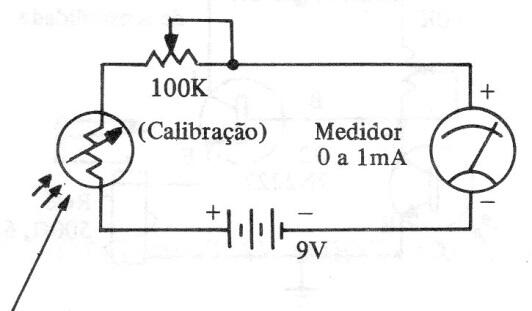

     Esta es la versión más simple de un fotómetro LDR que se encuentra en otros circuitos en este sitio y en esta sección. El LDR puede ser de cualquier tipo y el instrumento puede tener escala completa de 200 uA a 1 mA sin problemas. La tensión de alimentación puede estar entre 1.5 y 9 V. Se recomienda un resistor de 1 k y serie con el circuito para proteger el instrumento.
