Intermitente con Relé (CIR10601S)



Este circuito aprovecha la constante LC de un condensador y la bobina de un relé para oscilar y así controlar los intermitentes de una lámpara. En el original, de una publicación española de 1966 se utilizó un relé de 24 V, pero se pueden utilizar tipos de 6 a 12 V y el capacitor debe tener su valor obtenido experimentalmente de acuerdo con la velocidad deseada para los destellos de la lámpara. Se pueden utilizar valores entre 100 uF y 2 200 uF.



Intermitente con Relé

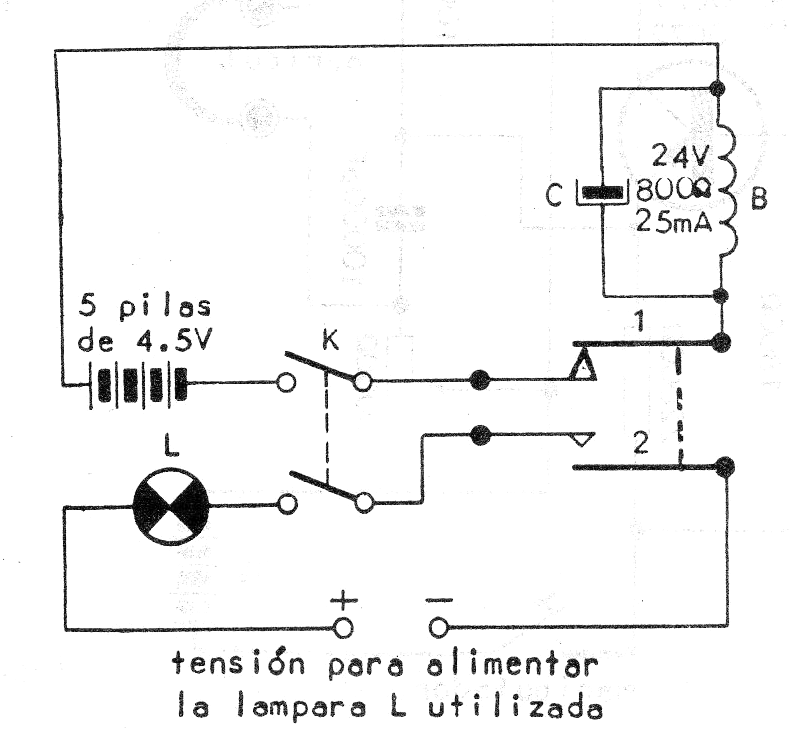

Intermitente con Relé | Haga click en la imagen para ampliar |
