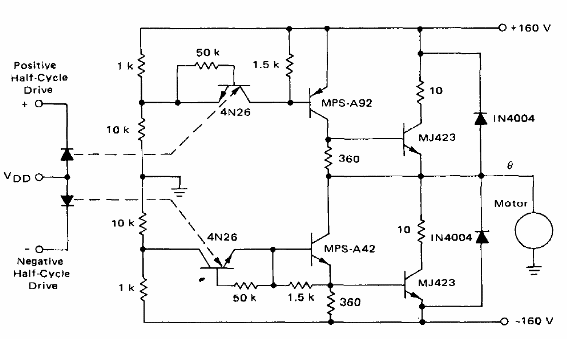

Este circuito es de una documentación de Motorola de los años 70. Los transistores usados son tipos de alta tensión que pueden ser reemplazados por equivalentes modernos. El acoplador óptico es de tipo que todavía se puede encontrar en nuestro mercado. El circuito se puede utilizar como un excelente escudo con pequeñas modificaciones.



Control PWM de motor
Control PWM de motor
