Recordatorio de Luces Acesas (CIR9511S)



Este circuito se obtuvo en una revista de 1978, pero se puede montar fácilmente. Lo que el circuito hace es avisar con una señal sonora cuando la llave es retirada de los contactos y hay luces encendidas, como de los faros, luces internas o linterna. El sonido emitido por el pequeño altavoz se puede modificar cambiando R5. Los transistores NPN pueden ser los BC548 y los PNP los BC558.

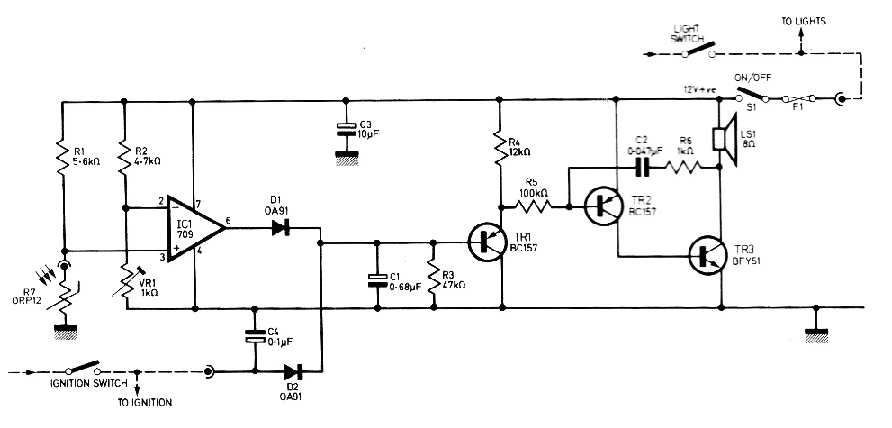

Recordatorio de Luces Acesas
Recordatorio de Luces Acesas | Haga click en la imagen para ampliar |
