Fuente de 5 V Con Transistores (CIR9581S)



Este circuito fue encontrado en el Electronic Experimenters Handbook, edición de 1988. La revista ya no existe, pero el circuito puede ser montado con transistores más modernos. Para Q1 podemos usar un TIP32, para Q2 un BC548 y para Q3, un BC558. El transformador es de 6 + 6 V con 2 a 3 A de corriente. Q1 debe ser domado de un buen radiador de calor.



Fuente de 5 V Con Transistores

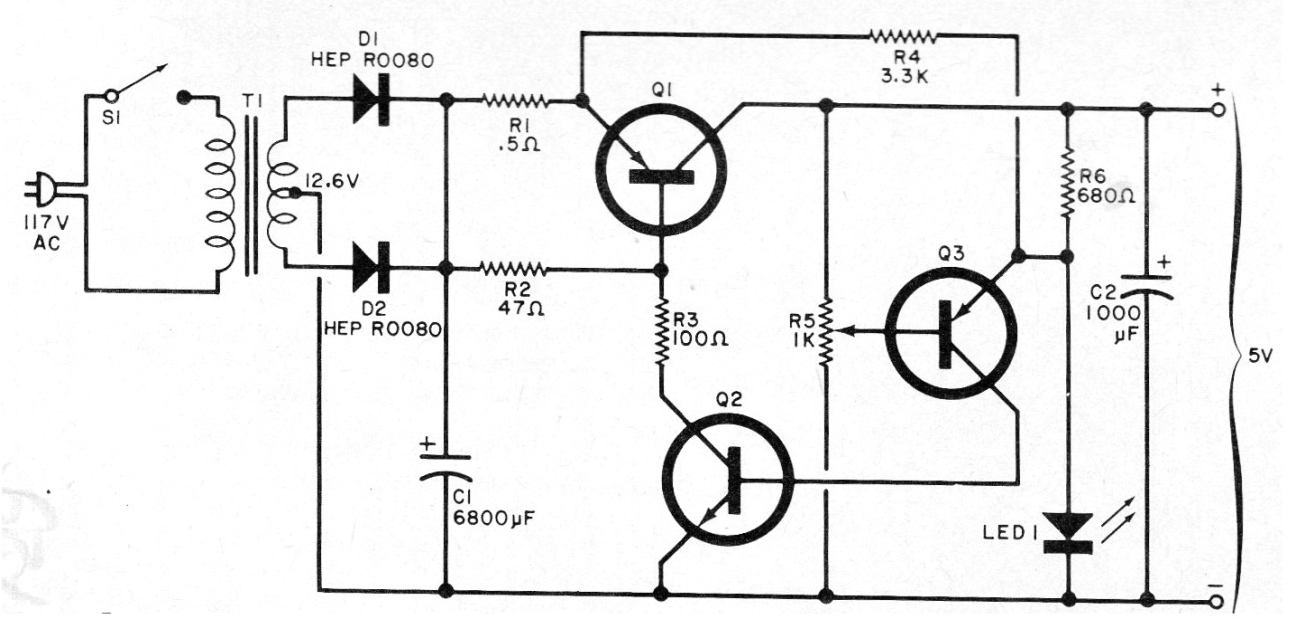

Fuente de 5 V Con Transistores | Haga click en la imagen para ampliar |
