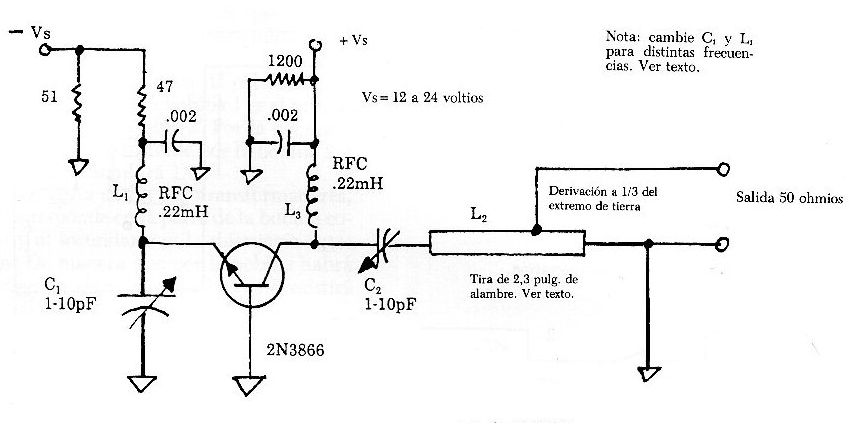

Este circuito fue encontrado en una revista Radioaficion Microcomputacion de 1987. Esta revista española ya no existe, pero los circuitos que presentaba son interesantes. Este circuito es crítico y debe ser implementado por los más experimentados. La longitud de la línea de transmisión L2 determina la frecuencia de salida del circuito, siendo esta bobina una tira de la placa de circuito impreso. Para 500 MHz, la longitud es 2,3 pulgadas.




| Haga click en la imagen para ampliar |
