Control Para Bombas de Agua (CIR8729S)

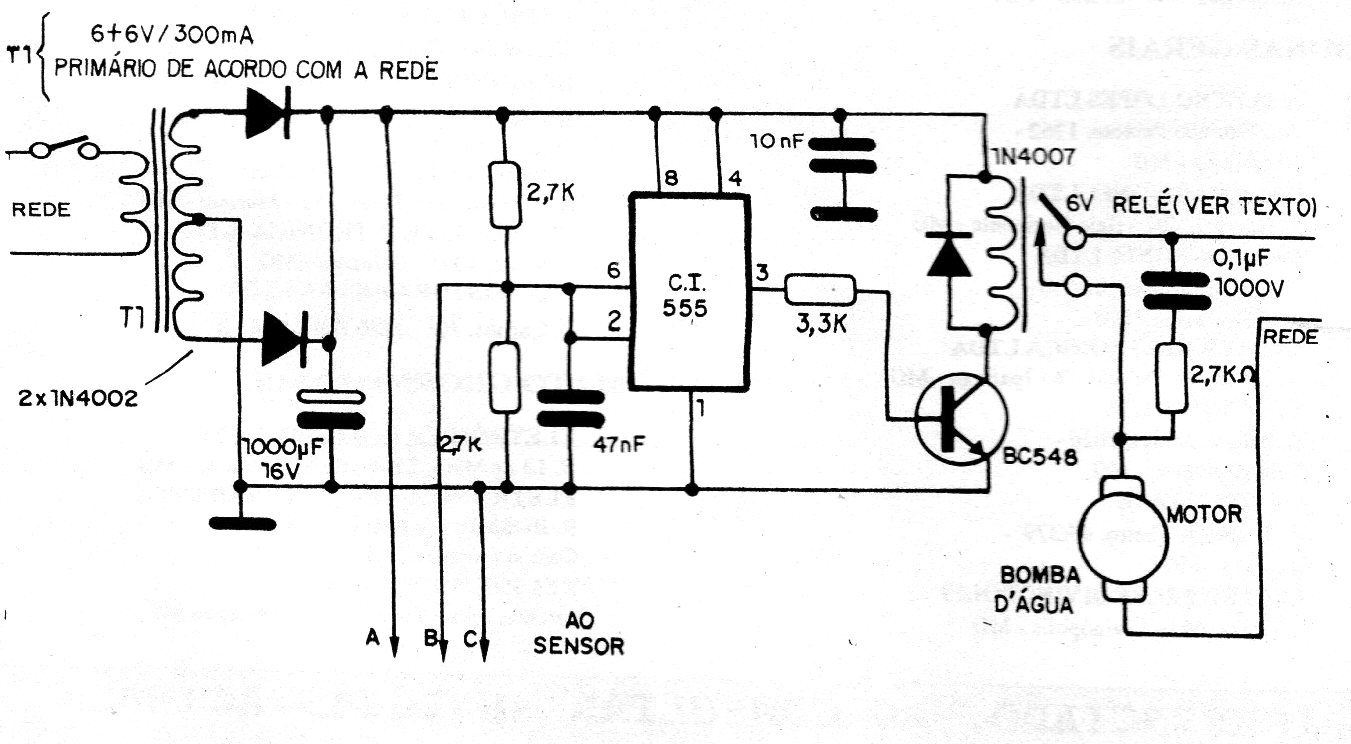

     Este circuito utiliza reed conmutadores como sensores, Encontramos en una documentación de 1992. Una boya al cambiar de nivel tiene imanes atascados de modo que accionan los reed-switches colocados en diferentes niveles. El relé utilizado debe ser capaz de soportar la corriente de la bomba. El circuito incluye fuente de alimentación.




| Haga click en la imagen para ampliar |
