Oscilador rectangular 4136 (CIR8236S)



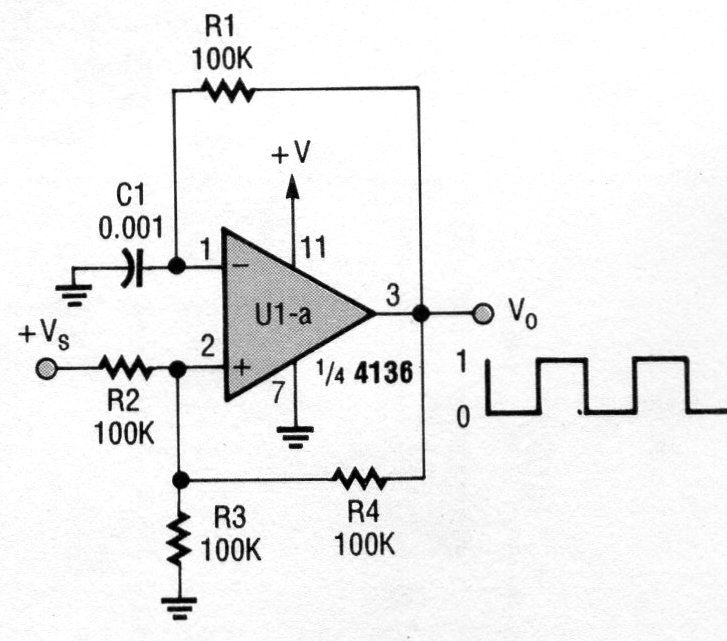

   El operacional utilizado en esta configuración común es un doble 741. El circuito se puede utilizar para generar señales hasta algunos cientos de kilociclos y para este caso la señal es de 1 kHz. La fuente de alimentación no necesita ser simétrica.
