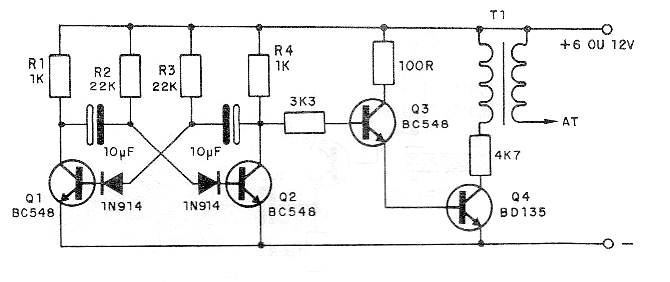

Este circuito genera una alta tensión en una frecuencia determinada por los capacitores. El transformador T1 es una bobina de encendido de carro. Nunca alimente este circuito con fuente sin transformador. El transistor BD135 debe montarse en un radiador de calor y la fuente debe tener una corriente de al menos 500 mA. El resistor de 4k7 en el colector de Q4 es en realidad de 4R7. Hagan la corrección. Los cambios en los condensadores se pueden realizar para obtener el máximo rendimiento del circuito.




| Haga click en la imagen para ampliar |
